Regulacja docisku uszczelki

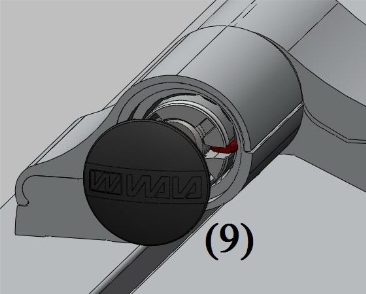

1. Należy zdjąć zaślepki (9) podważając je np. płaskim śrubokrętem
2. Przy otwartych drzwiach poluzować wkręt dociskowy M6 (10) w górnym i dolnym skrzydle.
3. Całkowicie odkręcić wkręt dociskowy M12 w obydwóch skrzydełkach (dolne i górne)

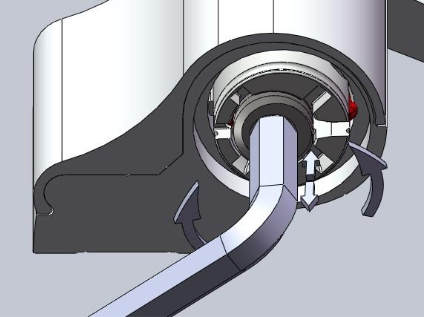

4. Osadzić śrubokręt

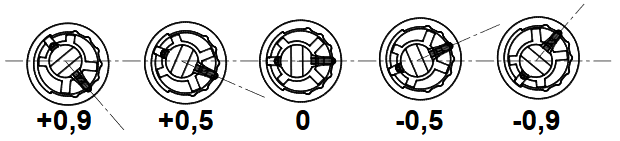

5. Dokonać regulacji
6. Po wykonaniu regulacji należy:
– wkręcić wkręt dociskowy M12
– wkręcić i dokręcić wkręt dociskowy M12 (10)
– załóż zaślepkę (9)
7. Powtórz kroki 1-6 dla pozostałych zawiasów
Regulacja w pionie
1.Należy zdjąć dolną zaślepkę (9) podważając ją np. płaskim śrubokrętem
2. Dokręcając wkręt dociskowy M12 następuje płynna regulacja w pionie (max +4mm)
3. Po wykonaniu regulacji należy:
– założyć dolną zaślepkę (9)
4. Powtórzyć kroki 1-3 dla pozostałych zawiasów.
Regulacja szerokości szczeliny skrzydło-ościeżnica
1. Przy otwartych drzwiach poluzować śrubę M4 (13) blokującą maskownice oraz popuścić wkręt dociskowy M6 (12)

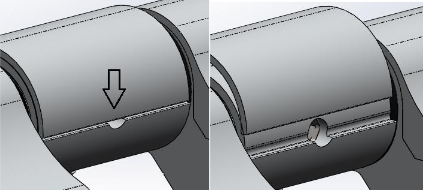

2. Podnieść maskownicę płaskim śrubokrętem

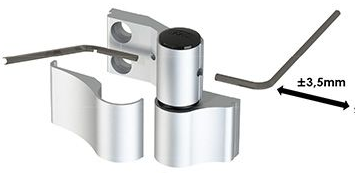

3. Wykorzystując imbus 4mm dokonać regulacji
4. Po regulacji należy:
– założyć maskownicę
– dokręcić wkręt dociskowy M6 (12)
– dokręcić śrubę M4 (13)
5. Powtórzyć kroki 1-4 dla pozostałych zawiasów
